Учебный лабораторный стенд "Электрические машины и электропривод"

Внедрение: 2013 г.

Сотрудниками кафедры «Электротехника, диагностика и сертификация» Сибирского государственного университета путей сообщения разработан учебный лабораторный стенд "Электрические машины и электропривод" с применением крейта LTR-EU-2-5 c модулями LTR11.

Назначение стенда:
исследование свойств генератора постоянного тока с параллельным и независимым возбуждением; трехфазного асинхронного электродвигателя с короткозамкнутым ротором и двигателя постоянного тока с независимым возбуждением в двигательном и тормозных режимах, регулирование частоты вращения двигателей.

Стенд включает в себя:

  • систему управления;
  • информационно-измерительную систему;
  • электромеханическую часть.

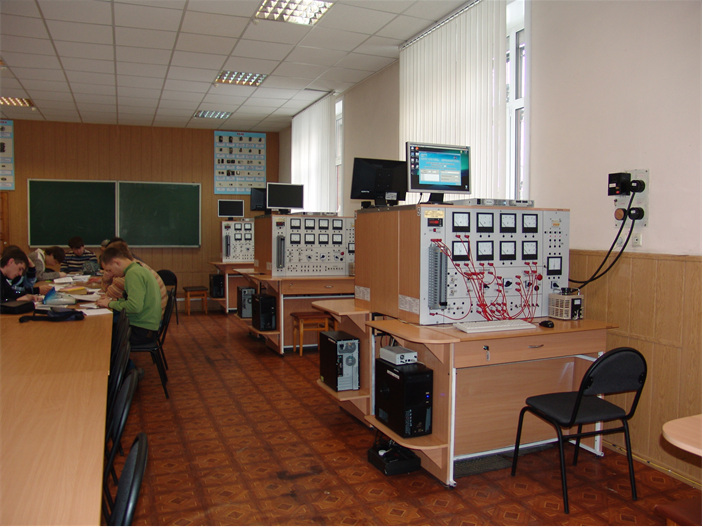

Рисунок 1. Общий вид лабораторного оборудования.

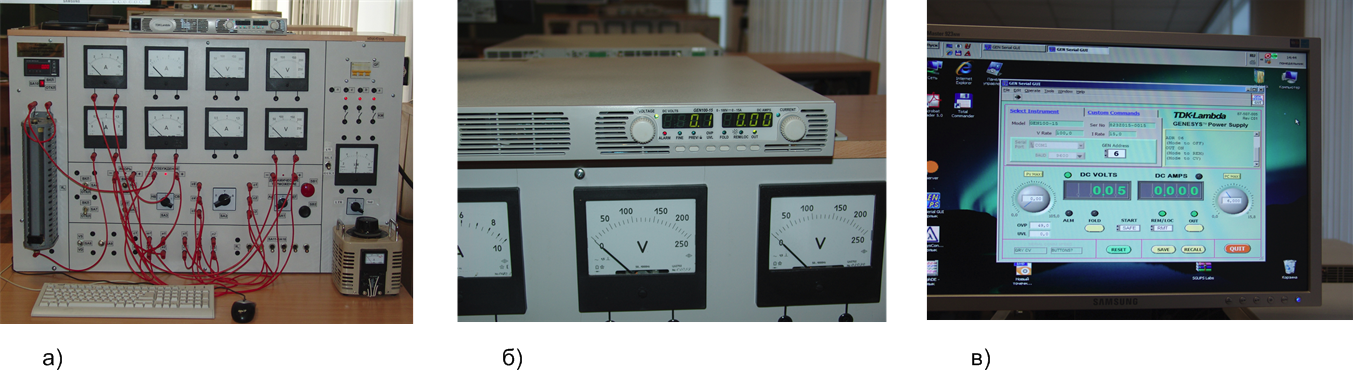

Рисунок 2. Система управления стендом: а) - стрелочные электроизмерительные приборы М4264, Э42702, Ц42702, Ц42303; б) источник питания TDK Lambda GEN 100-15; в) - программа управления источником питания TDK Lambda GEN 100-15.

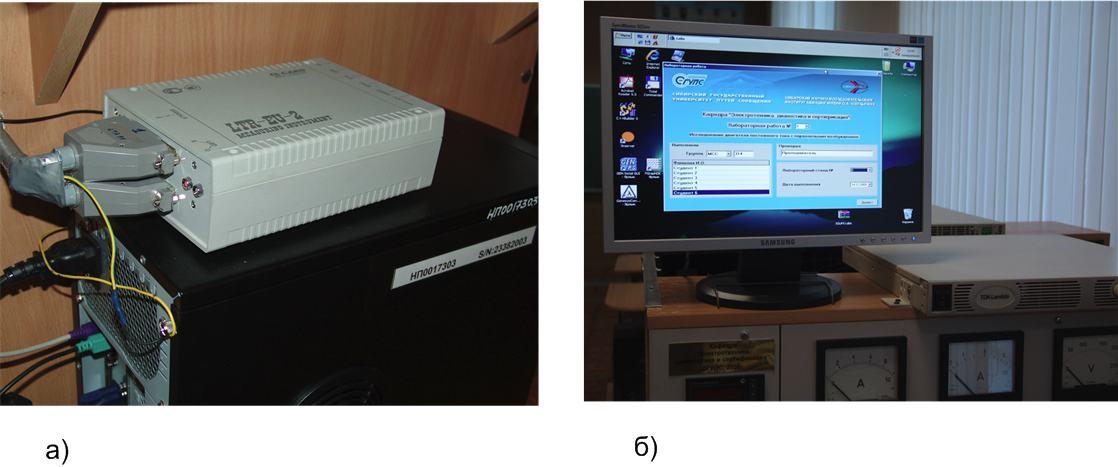

Рисунок 3. Информационно-измерительная система: а) - крейтовая система LTR-EU-2-5 c модулями LTR11 для измерения напряжения, тока и частоты оборотов двигателя; б) - программное обеспечение «Электронные лабораторные работы».



В электромеханическую часть стенда входят:

  • двигатель постоянного тока Тип ПН-10;
  • асинхронный двигатель АОЛ41-4;
  • датчик оборотов фотоэлектрический ЦАТ2-М;
  • датчики тока LEM.

Стенд "Электрические машины и электропривод" обеспечивает проведение семи лабораторных работ, в которых студенты на практике испытывают электродвигатели в различных режимах работы.


Разработчик: Кафедра «Электротехника, диагностика и сертификация»
