Экспериментальное исследование процессов в «контурных» тепловых трубах

Внедрение: 2014 г.

В МГТУ им. Н.Э. Баумана на кафедре “Теплофизика” проведены экспериментальные исследования контурных тепловых труб (КТТ) с помощью разработанных и созданных моделей. Исследовано влияние различных узлов и их параметров на свойства контурной тепловой трубы. Количественные данные собирались с помощью Установки измерительной LTR.

На экспериментальной установке (рисунок 1) проводились исследования влияния различных фитилей и микроканальных пластин на эффективность работы КТТ.

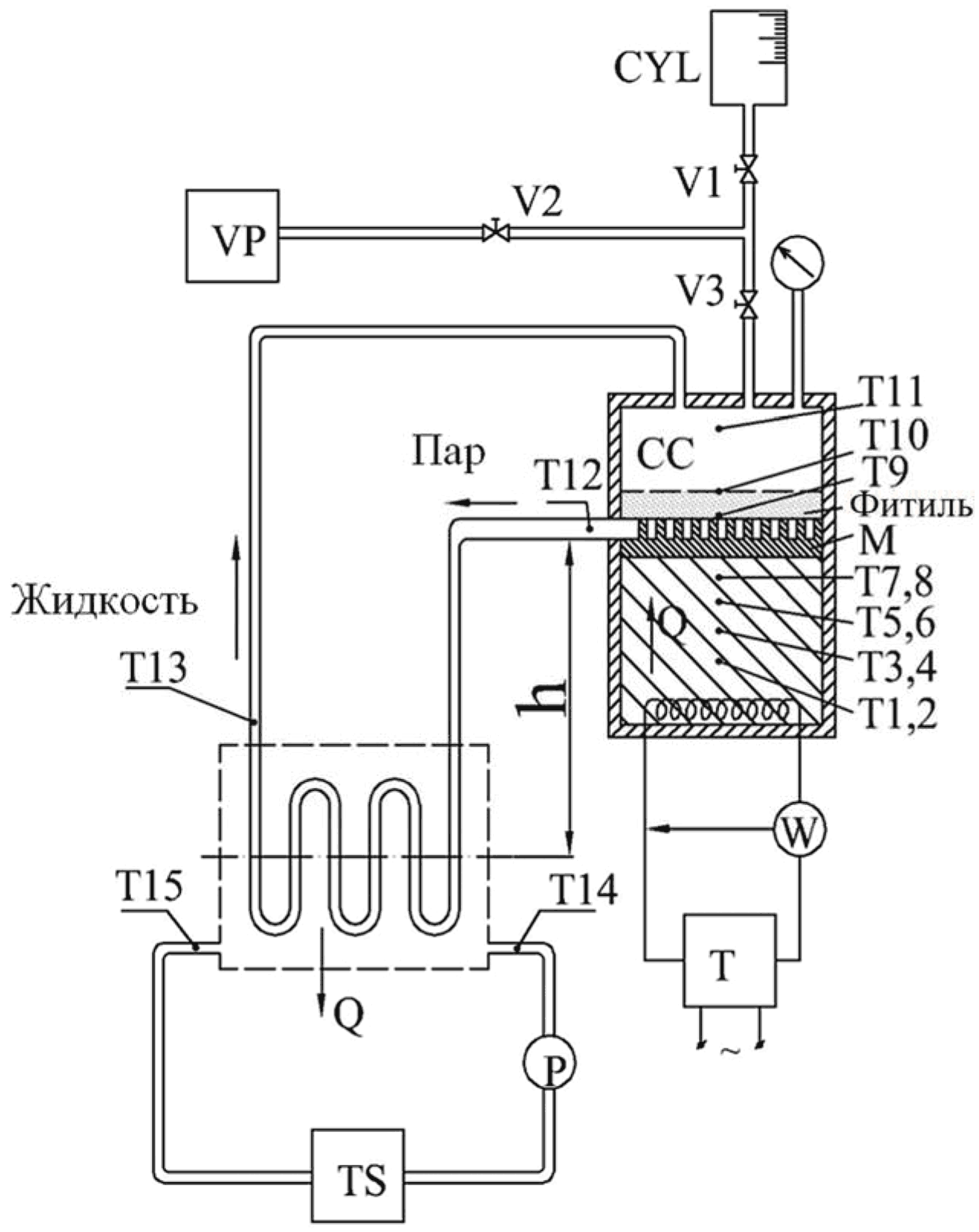

Рисунок 1. Схема КТТ: V1, V2, V3 — вентили; W — ваттметр; T — трансформатор; P — расходомер; T1–T15 — термопары; VP — вакуумный насос; CYL — заправочный цилиндр; TS — термостат; M — микроканальная пластина.

Показания термопар и датчика вакуума вводились в ПК с помощью модуля LTR27

В МГТУ им. Н.Э. Баумана была создана плоская КТТ с центральным пароотводом (рисунок 2), позволяющая исследовать влияние различных конструктивных и геометрических параметров КТТ (испарителя, фитиля, компенсационной полости и конденсатора, а также их взаимного расположения в гравитационном поле) на эффективность работы КТТ. Контурная тепловая труба названа плоской по поверхности теплоподвода.

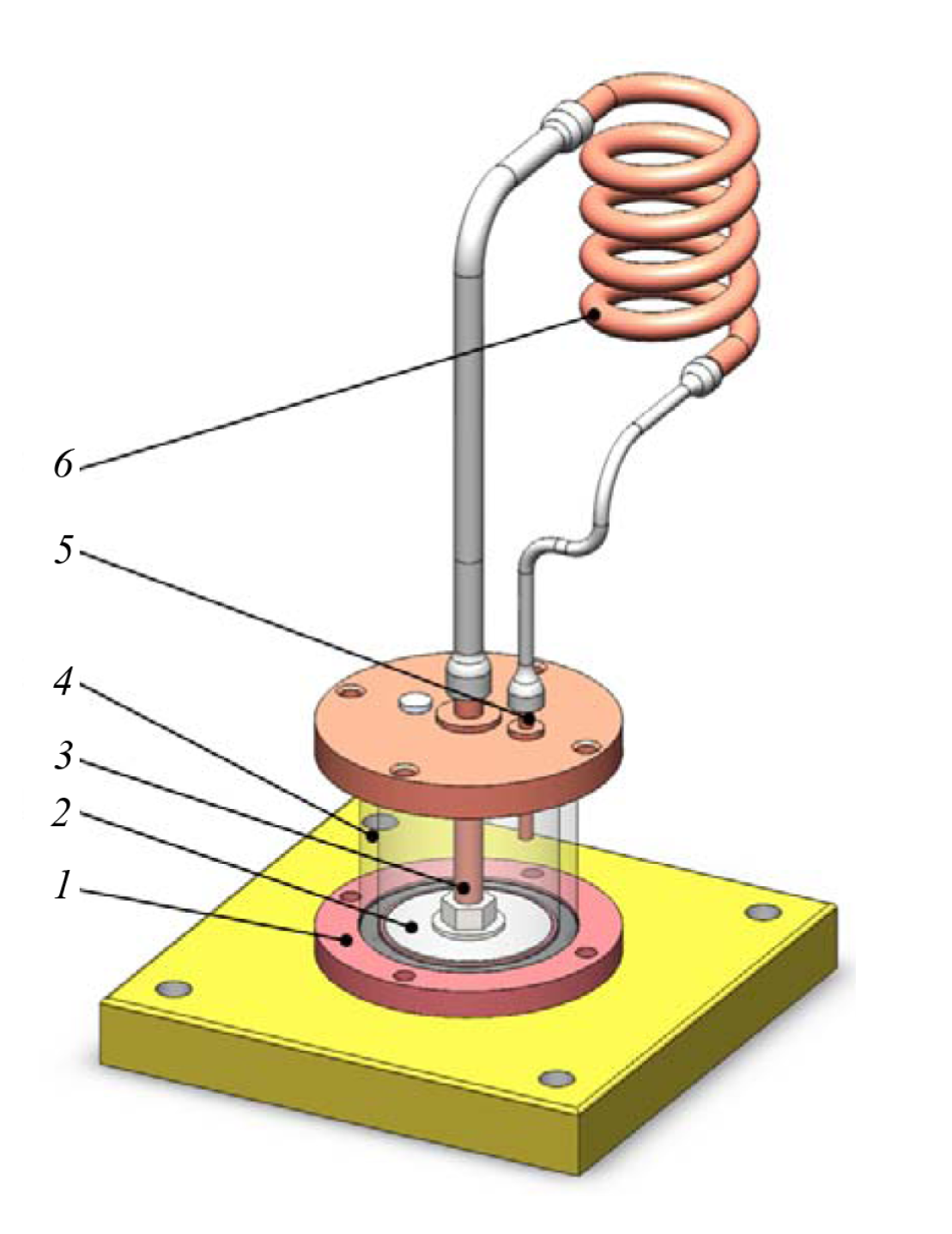

Рисунок 2. Контурная тепловая труба с центральным отводом пара: 1 – испаритель; 2 – фитиль; 3 – паропровод; 4 – компенсационная полость, 5 – конденсатопровод; 6 – конденсатор (пар и конденсат не контактируют между собой).



Актуальность данных исследований напрямую связана с интенсивным развитием космической, авиационной, электронной, компьютерной и других видов техники, требующей высокоэффективных и компактных систем охлаждения.



Источник:
Афанасьев В.Н., Недайвозов А.В., Якомаскин А.А. Экспериментальное исследование процессов в «контурных» тепловых трубах // Вестник МГТУ им. Н.Э. Баумана. Серия "Машиностроение”. - 2014. - № 2. – С. 44 – 61.


Разработчик: В.Н. Афанасьев, А.В. Недайвозов, А.А. Якомаскин (МГТУ им. Н.Э. Баумана)
