Автоматизированная система измерения силы резания при механической обработке

Внедрение: 2010 г.

На кафедре «Металлорежущие станки и инструменты» учебно-научного технологического института БГТУ с применением модуля LTR212 спроектировано и изготовлено динамометрическое устройство для измерения силы резания при механической обработке с расширенными возможностями.

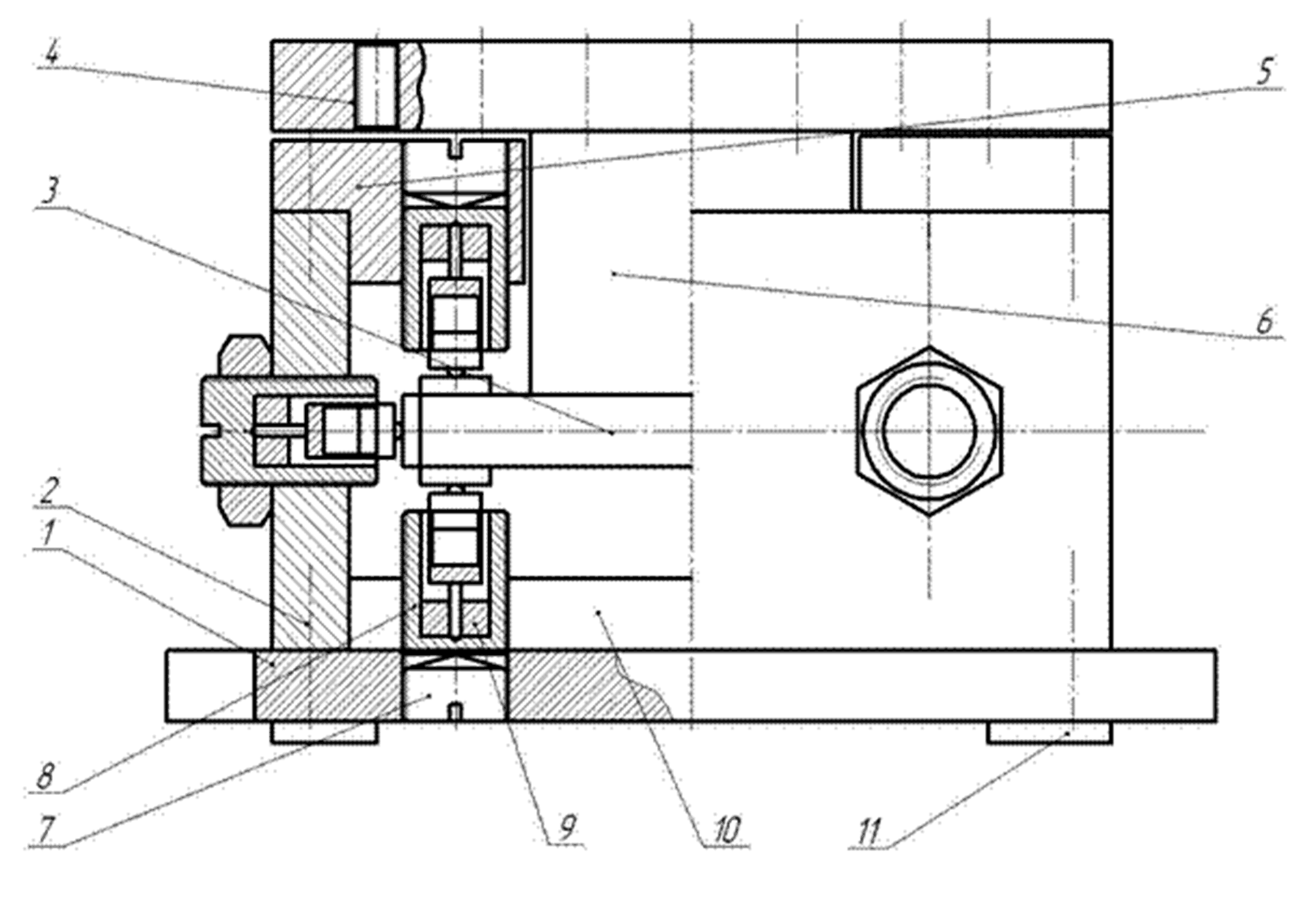

Рисунок 1. Конструкция спроектированного динамометра.
1 плита; 2 боковины; 3 державка; 4 рабочий стол; 6 прямоугольный фланец; 7 контргайка; 8 стакан; 9 направляющая втулка; 11 призматическая шпонка.

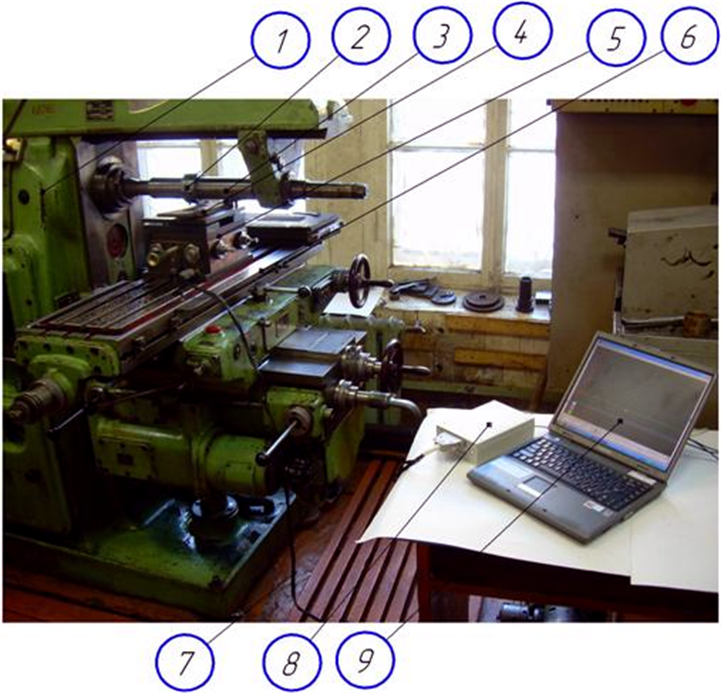

Рисунок 2. Автоматизированная система научных исследований на базе горизонтально-фрезерного станка.
1 горизонтально-фрезерный станок; 2 режущий инструмент; 3 оправка для инструмента; 4 обрабатываемый образец; 5 динамометр; 6 рабочий стол станка; 7 соединительные провода; 8 АЦП; 9 ЭВМ.



Датчики, стоящие в динамометре, соединены по полумостовой схеме, вторая половина которой выполнена в АЦП на прецизионных резисторах. АЦП представляет собой крейт LTR-EU-2-5 с установленным в нем модулем LTR212. Крейт соединен посредством USB с ЭВМ, на которой установлено специальное программное обеспечение: программа LTR-сервер для взаимодействия программ-клиентов с физическими модулями LTR и программа-клиент, работающая через программу-сервер как с логическим модулем LTR. Написанная программа-клиент использует готовые библиотечные функции от "Л Кард".

Полученный экспериментальный график обработки образца резинотканевой конвейерной ленты представлен на рисунке 3.

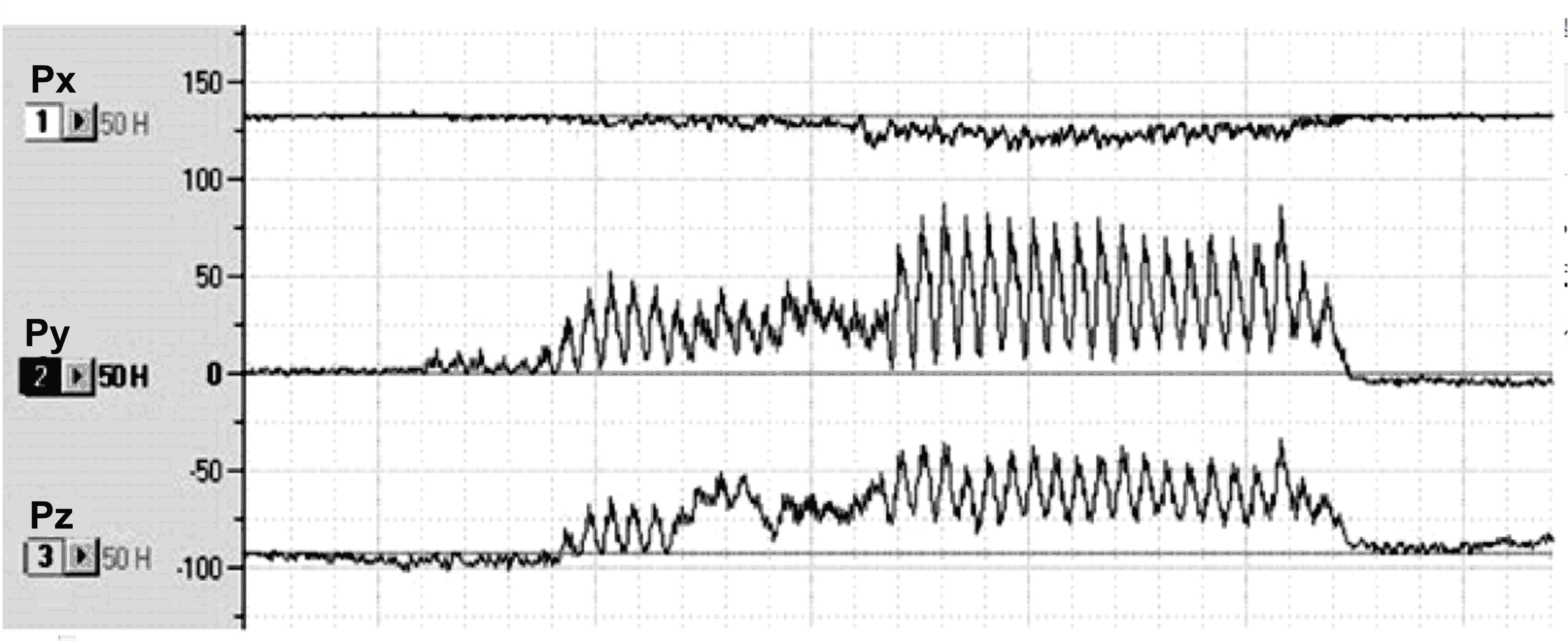

Рисунок 3. Экспериментальный график составляющих силы резания при механической обработке конвейерной ленты.
Рх – осевая составляющая силы резания;
Ph – горизонтальная составляющая силы резания;
Pv – вертикальная составляющая силы резания;
Py – радиальная составляющая силы резания;
Pz – окружная сила (главная составляющая силы резания).




Данная статья создана по материалам Международной научно-практической конференции «Достижения молодых ученых в развитии инновационных процессов в экономике, науке, образовании». Брянск, издательство БГТУ, 2010, стр. 211-213.




Разработчик: Селифонов В. С., Прудников С. А. (УНТИ БГТУ кафедра «МСиИ»)
