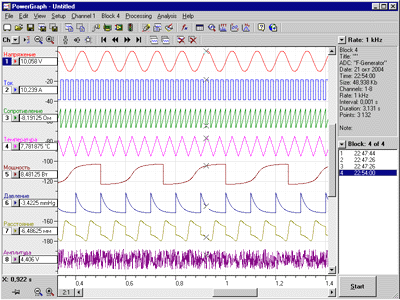

Программное обеспечение (ПО) «PowerGraph» предназначено для регистрации, визуализации, обработки и хранения аналоговых сигналов, записанных с помощью АЦП, и позволяет использовать персональный компьютер в качестве стандартных измерительных и регистрирующих приборов (вольтметров, самописцев, осциллографов, спектроанализаторов и др.):

Подробнее о программе «PowerGraph»

  • «PowerGraph v3.3.7 Demo» [скачать] - демонстрационная версия (не позволяет сохранять и экспортировать данные):
    - внешние модули: E14-440, E14-140, E154, E20-10 (ревизии A и B), E-24, E-270, E-502.
    - LTR модули: LTR11, LTR22, LTR51, LTR27, LTR212.
    - платы на шину PCI: L-502, L-791, L-780, L-783.
    Начиная с версии 3.2, реализована поддержка файлов .dat и .par, создаваемых программой L-Graph, что позволяет работать с файлами L-Graph даже с помощью демонстрационной версии PowerGraph.

    В состав ПО "PowerGraph" входит дополнительная утилита "File Viewer", которая позволяет конвертировать файлы L-Graph (*.dat) в текстовый формат (ASCII). Эта утилита позвляет для экспорта в текст выбирать произвольный участок данных, а также отдельные каналы. Визуализация сигналов практически такая же как в "PowerGraph"; также есть возможность построения спектрограммы сигналов.

  • «PowerGraph v2.1» [скачать] - рабочая бесплатная версия:
    - платы на шину ISA: L-154, L-264, L-305, L-1250.

Назначение ПО «PowerGraph»:

  • Сбор данных с различных измерительных устройств и приборов.
  • Регистрация, визуализация и обработка сигналов в режиме реального времени.
  • Редактирование, математическая обработка и анализ данных.
  • Хранение, импорт и экспорт данных.

Функциональные возможности ПО «PowerGraph»:

1. Поддержка различных устройств сбора данных:

  • расширяемая библиотека драйверов, включающая платы и модули АЦП, измерительные приборы, виртуальные генераторы сигналов, компьютерные устройства ввода и звукозаписи;
  • возможность подключения новых устройств и источников сигналов;
  • поддержка управляющих компонентов устройств (цифровые входы/выходы, ЦАП’ы и др.).

2. Сбор данных:

  • предварительный мониторинг входных сигналов;
  • независимая настройка и калибровка каналов;
  • возможность использования любых единиц измерения;
  • выбор произвольного набора каналов для регистрации;
  • поддержка любых скоростей записи;
  • последовательная запись данных блоками в один файл;
  • аппаратная и программная синхронизация сбора данных c использованием таймеров и счетчиков, а также по уровню сигнала с записью пред- и пост-истории;
  • автоматическая регистрация параметров сбора данных (дата и время начала записи, тип устройства, скорость и длительность записи);
  • возможность ввода произвольного текста для каждого блока данных и для всего файла (заметки и комментарии пользователя, протокол эксперимента).

3. Визуализация данных:

  • эффективная система графического представления больших объемов данных;
  • удобная система навигации и поиска данных;
  • выбор произвольного набора каналов для отображения;
  • свободное позиционирование и масштабирование графиков;
  • изменение цвета и стиля графиков и сетки;
  • печать графиков и сетки в масштабе миллиметровой бумаги.

4. Редактирование данных:

  • использование стандартных операций редактирования и монтажа данных;
  • возможность выделения участка данных для редактирования и анализа;
  • добавление к текущей записи данных из других файлов;
  • изменение последовательности записанных блоков данных;
  • прореживание и усреднение данных по времени;
  • корректировка данных с использованием статистических значений;
  • графическое редактирование отдельных значений.

5. Обработка данных:

  • обширная библиотека функций математической обработки данных: арифметические и логические операции с каналами, статистические вычисления, калибровка и корректировка сигналов, частотная и амплитудная фильтрация сигналов, дифференцирование и интегрирование сигналов, расчет параметров циклических сигналов, тригонометрические, логарифмические и другие математические функции;
  • математическая обработка сигналов в реальном времени;
  • создание новых каналов с расчетными данными;
  • неограниченное количество промежуточных вычислений;
  • запись протокола вычислений для повторного использования комплексных алгоритмов математической обработки.

6. Анализ данных:

  • определение параметров сигналов по графикам с помощью скользящих маркеров;
  • дополнительные графические построения (проекции, касательные, статистические уровни и расчетные прямые);
  • многофункциональный спектроанализатор: построение различных типов спектральных графиков, выбор частотных полос и расчет статистических значений, синхронизация и усреднение спектров по времени, наложение исходных осциллограмм на спектральные графики, регистрация спектров в реальном времени;
  • построение графиков межканальных зависимостей, в том числе в процессе регистрации данных;
  • построение гистограмм распределения сигналов по амплитуде;
  • библиотека статистических и информационных функций анализа данных.

7. Хранение, экспорт и импорт данных:

  • эффективный формат файлов, позволяющий хранить вместе с данными различные настройки, дополнительный текст и таблицы расчетных значений;
  • сохранение и использование индивидуальных настроек для каждого типа измерений;
  • импорт и экспорт текстовых файлов;
  • импорт и экспорт звуковых файлов;
  • импорт и экспорт двоичных файлов;
  • импорт и экспорт данных в текстовом формате через буфер обмена.

8. Дополнительные утилиты:

  • «File Recorder» (регистрация в файл) – утилита для непосредственной регистрации данных в файл на диске. Позволяет осуществлять непрерывный сбор больших объемов данных на высоких скоростях при минимальной загрузке ресурсов компьютера. Утилита «File Recorder» позволяет проводить пакетную запись серий файлов с синхронизацией по системным часам компьютера и может использоваться для автономного сбора данных, не требующего присутствия оператора.
  • «Digital Voltmeter» (цифровой вольтметр) – позволяет использовать устройство сбора данных в качестве стандартного цифрового вольтметра. Имеет два цифровых дисплея и два режима работы – единичное и непрерывное измерение значений входного сигнала.
