 E-270 Внешний модуль ввода медленноменяющихся параметров (ММП)

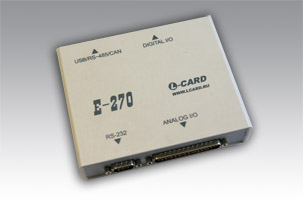

E-270

Ввод медленноменяющихся параметров
с помощью субмодулей серии H-27X

Каналов До 16
Субмодулей До 8
Частота дискретизации До 100 Гц
Разрядность (на 100 Гц) 11 бит
Разрядность (на 7,6 Гц) 15 бит
Основная приведенная погрешность (на 6 Гц) ±0,05 %
Поканальная гальваническая развязка До 300 В

Основные интерфейсы

USB 1.1 (совместимо с USB 2.0) Без гальваноразвязки
RS-485 С гальваноразвязкой (возможно создание распределенной сети)

Дополнительный интерфейс

RS‑232 без гальваноразвязки

Процессор

Тип CR-16 MCS9 (National)
Память программ (Flash) 64 кБ
Память данных 3 кБ
Частота тактовая 16 МГц
Среда разработки Си

Базовые функции ввода/вывода

Дополнительный АЦП (8 бит) 8 каналов
ТТЛ-входы 8 бит
ТТЛ-выходы 8 бит
КМОП-входы/выходы 4 бит (уровни ТТЛ)

Питание     от USB или внешнего источника

Напряжение внешнего источника 9…25 В
Ток, максимальный 450 мА
Габариты       129x95x26 мм

Использованы интегрирующие АЦП, позволяющие измерять медленноменяющиеся сигналы с высокой степенью защиты от импульсных помех. Каждая цепь имеет индивидуальную гальваническую развязку для применения неизолированных датчиков. На носитель обязательно должны быть установлены от 1 до 8 субмодулей серии H-27X.
Установка разнотипных субмодулей позволяет конфигурировать изделие для измерения напряжения, тока, сигналов термопар, термосопротивлений и др.
Дополнительно на модуле имеются: АЦП, дискретные входы и выходы, счетчик импульсов.
Модуль обеспечивает два интерфейса подключения к ПК. Основной - USB или RS-485, и дополнительный RS‑232.
Наличие мощного 16 битного RISC-микроконтроллера CR16 со встроенной Flash-памятью (64 кБ) обеспечивает автономную работу модуля.
Программа пользователя, написанная на Си, может быть загружена во flash-память через RS‑232.


Особенности изделия

· Ввод ММП: до 16 каналов

· Поканальная гальваноразвязка



Изделие снято с производства


Консультируем по выбору оборудования на нашем форуме





E-270 со снятой крышкой

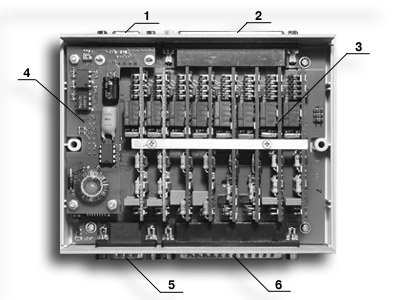

Внешний вид модуля со снятой верхней крышкой.
1 - разъем основного интерфейса;
2 - разъем базовых функций ввода/вывода;
3 - субмодули ввода медленноменяющихся параметров серии H-27X;
4 - субмодуль основного интерфейса;
5 - разъем интерфейса RS‑232;
6 - разъем медленноменяющихся параметров.
