Форум: Техническая поддержка

Тема: Заземление входов E14-440

Вы не вошли.

 Поиск | Регистрация | Вход

Павел
20.12.2016 21:30:13
#1

Гость

Заземление входов E14-440

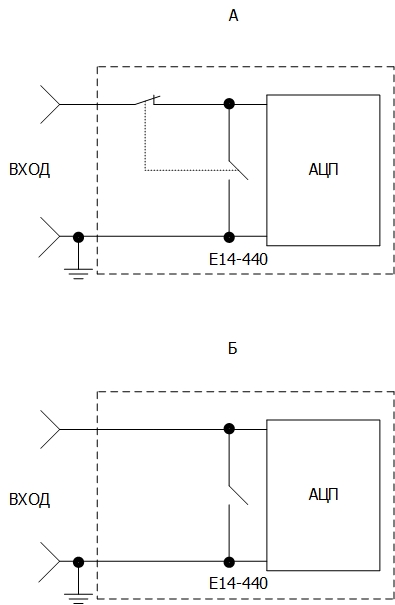

Добрый день! Имеется ли информация по какому принципу осуществляется заземление входов модуля E14-440 аппаратно (согласно приложенных принципиальных схем по принципу А или Б)?

https://mail.google.com/mail/u/0/?ui=2& … &safe=1&zw

21.12.2016 08:46:28
#2

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Заземление входов E14-440

Добрый день. Схемы по Вашей ссылке не открываются. При регистрации картинки можно загружать и выкладывать прямо сюда.
Вы спрашиваете о внутреннем устройстве E14-440 или о допустимых внешних соединениях?
В любом случае, по данной теме читайте:
http://www.lcard.ru/lexicon/through_curr
http://www.lcard.ru/support/faq/pc_gnd_connect

23.12.2016 21:56:17
#3

Участник
Здесь с 23.12.2016
Сообщений: 6

Re: Заземление входов E14-440

Я о внутреннем устройстве E14-440.

23.12.2016 22:04:18
#4

Участник
Здесь с 23.12.2016
Сообщений: 6

Re: Заземление входов E14-440

Я загрузил файл со схемами, он находятся в "Мои загрузки", как его в сообщение добавить?

23.12.2016 22:10:00
#5

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Заземление входов E14-440

Например, можете просто из "окна загрузки" потащить рисунок в окно с текстом сообщения.
Второй способ: ссылку на загруженную картинку вставить между тэгами, которые вставляются по кнопке "картинка".

23.12.2016 22:10:30
#6

Участник
Здесь с 23.12.2016
Сообщений: 6

Re: Заземление входов E14-440


23.12.2016 22:41:44
#7

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Заземление входов E14-440

Я, кажется, понял, о чем Вы спрашиваете.
Итак, по порядку:

1. Внутреннее устройство входного коммутатора  АЦП с коммутацией каналов (к которым относится E14-440 )  описано в статье http://www.lcard.ru/lexicon/d16_se32 , в конце которой  показано состояние входного коммутатора в режиме измерения "собственного смещения нуля АЦП".  Этот режим реализован, естественно, без закоротки внешних входов АЦП.

2. Обратите внимание, что в основе схемы коммутации лежит внутренний дифференциальный вход АЦП  ( http://www.lcard.ru/lexicon/diff_input ), который требует 3-х точек подключения со стороны разъёма E14-440 ( а не двух, как на Ваших схемах). Типичные примеры подключения смотрите по аналогии с http://www.lcard.ru/download/e14-140_conn_examples.pdf , и Вашему случаю подключения источника напряжения с общей землёй соответствуют примеры схем подключения 1.1 или 1.2

3. По поводу заземления устройств я давал ссылки  выше http://www.lcard.ru/forums/viewtopic.ph … 112#p61112. Замечу, что термин "заземление", который имеет отношение к вопросу заземления оборудования, не имеет отношения к режиму измерения "собственного смещения нуля" AЦП. Читайте также статью Цепь общего провода из нашего раздела Терминология (который помогает договориться о терминах). Также важно понимать, что этот форум - о применении оборудования L-Card, и соответственно, все термины здесь - уровня системной интеграции оборудования, а не уровня внутренней схемотехники блоков и модулей. (На уровне внутренней схемотехники действительно часто говорят ''заземлить цепь", подразумевая соединение "с цепью общего провода", которая может быть и не заземлена на уровне блока или модуля). Так подробно об этом пишу, поскольку это - типичные вопросы, вызывающие опасные непонимания.

Отредактировано Гарманов Александр (24.12.2016 09:57:10)
